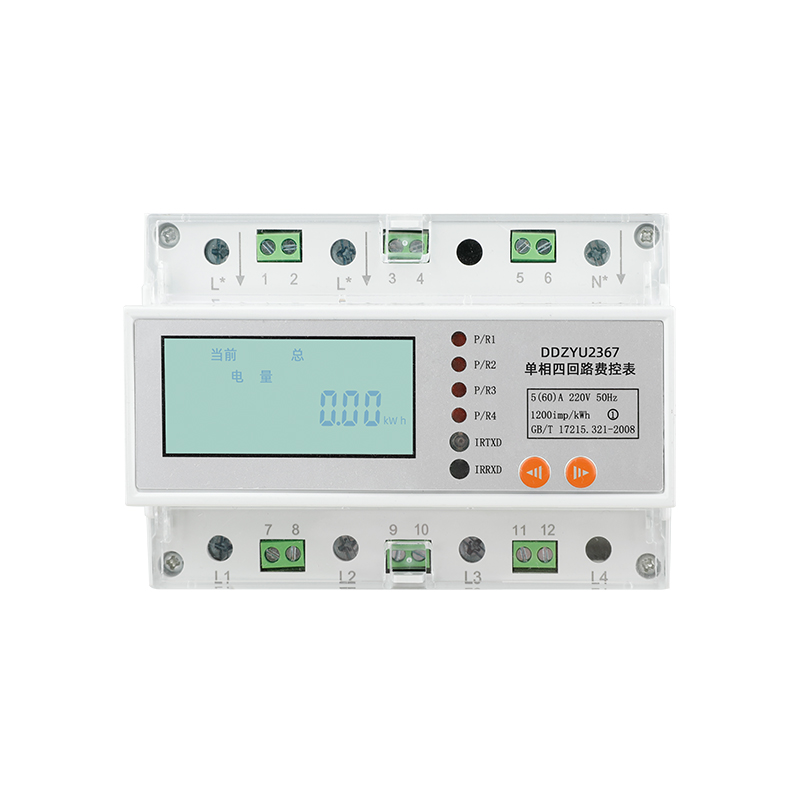

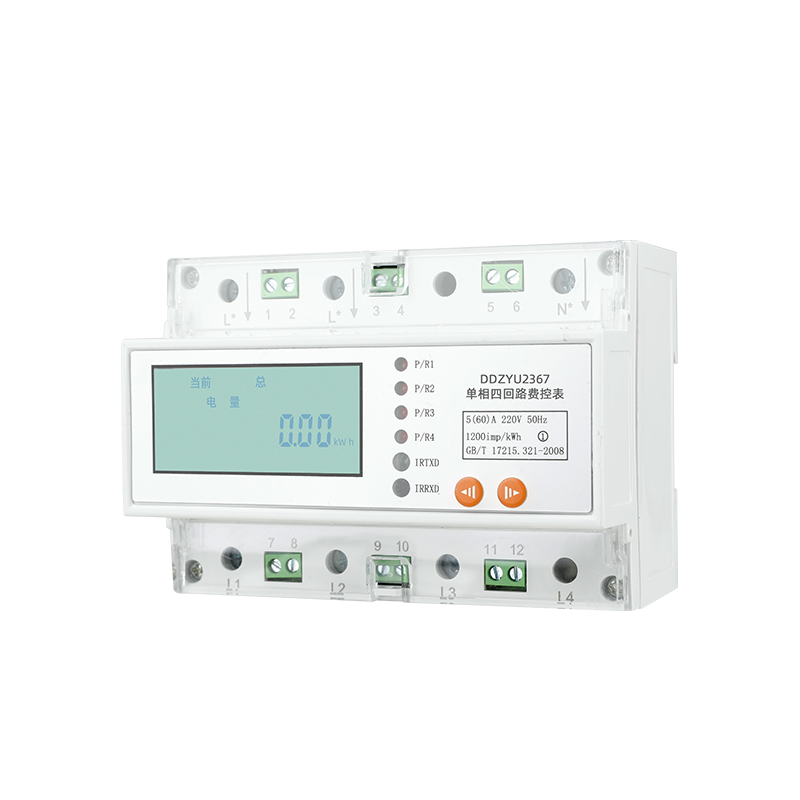

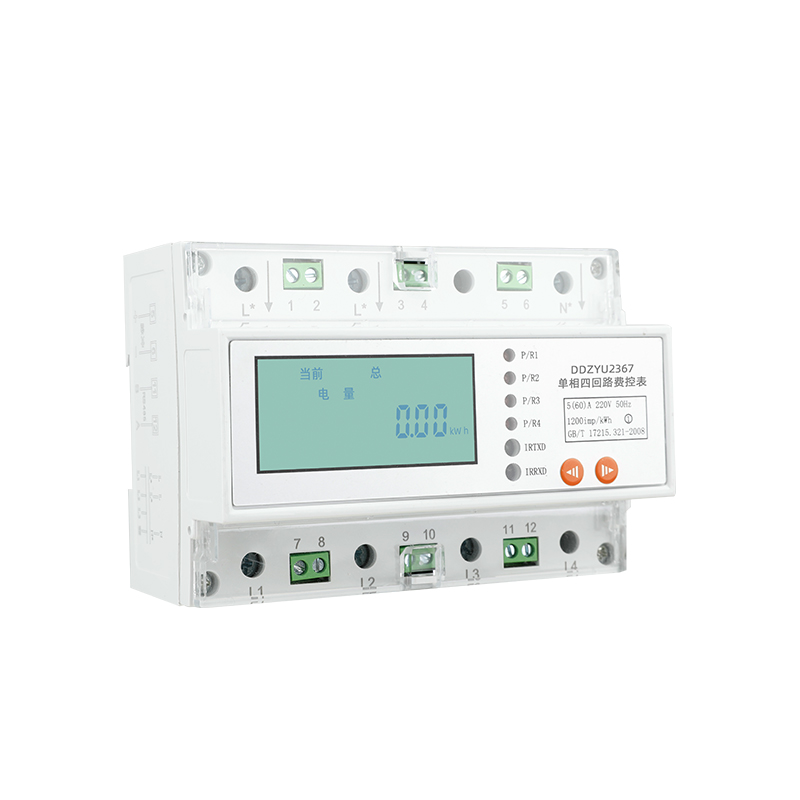

單相電子式費控電能表（導軌式 7P）（以下簡稱“電能表”）采用先進的超低功耗大規模集成電路技術及SMT工藝制造的高新技術產品，關鍵元器件選用國際知名品牌的長壽命器件，提高了產品的可靠性和壽命。采用LCD顯示，具有RS485通信功能。該表具有測量精度高、穩定性好、過載能力強、可靠性高等顯著優點。
獨立電能計量，計量精度1.0級;
惡性負載識別，有效識別違規大功率電器和純阻性負載(吹風機、電飯鍋、熱得快等設備）；
回路分別計量、管控插座、照明、空調、衛浴等；
遠程預付費，欠費自動拉閘斷電，充值后自動恢復供電；
大屏幕LCD顯示，實時顯示總用電量、分路已用電量、分路剩余電量等重要數據；
具有RS-485通訊接口，光電隔離，有效防止雷擊、浪涌等破壞性干擾，大大降低維護難度；
回路均具有定時開電、關電，按設定時間表自動開關電及過載關電，分時限流功能；
多功能電參數采集，電壓、電流、功率、功率因素及電量等;
記錄清零、校時、遠程拉閘、遠程合閘等事件功能;
獨立CPU、獨立計量單元、獨立存儲單元，參數配置在本地，可完全獨立運行
| 接線方式 | 寬度 | 通路 | 電壓(V) | 最大電流(A) | 電表常數(imp/kWh) |
| 直接接入式 | 7P | 3或4 | 220 | 60 | 1600 |
規格
|
性能 |
參數 |
|
|
工作電壓 |
80%～115%UN（極限耐壓: 400V AC 1小時） |
|
|
啟動電流 |
<0.4%Ib（1.0級）、<0.5%Ib（2.0級） |
|
|
電脈沖測試輸出 |
輸出為光隔離無源輸出,脈寬為 80ms±20ms，輸出裝置的特性符合GB/T15284-2002的要求。 |
|
|
潛動 |
當電能表施加參比電壓的115%而電流線路無電流時，電能表在參比電壓、啟動電流下產生1個脈沖的10倍時間內，電能表測試輸出不多于1個脈沖。 |
|
|
功 耗 |
電壓回路 |
在參比電壓、參比溫度和參比頻率下，電能表電壓線路的有功功率和視在功率消耗不大于1W、8VA；在通信狀態下不大于3W、12VA。 |
|
|
電流回路 |
在基本電流、參比溫度和參比頻率下，電能表電流線路的視在功率消耗不大于1VA。 |
|
相對濕度 |
年平均≤75％，最高≤95％ |
|
|
工作溫度 |
－25℃～＋60℃ |
|
|
極限工作溫度 |
－40℃～＋70℃ |
|
|
貯存與運輸溫度 |
－40℃～＋70℃ |
|
基本誤差（不超過該表限定范圍）：
| 負載電流 | 功率因數 | 基本誤差(%) | |
| 1.0級 | 2.0級 | ||
| 5%Ib≤I<10%Ib | 1 | ±1.5 | ±2.5 |
| 10%Ib≤I≤Imax | 1 | ±1.0 | ±2.0 |
| 10%Ib≤I<20%Ib | 0.5(感性) | ±1.5 | ±2.5 |
| 0.8(容性) | ±1.5 | ||
| 20%Ib≤I≤Imax | 0.5(感性) | ±1.0 | ±2.0 |
| 0.8(容性) | ±1.0 | ||
外形尺寸

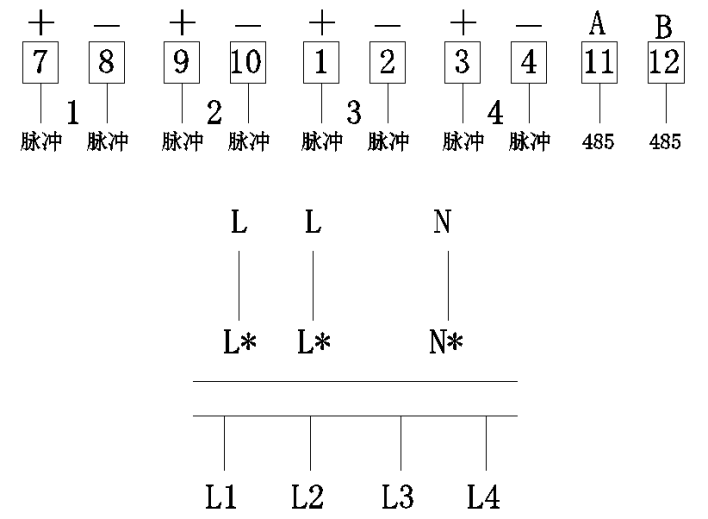

接線圖
