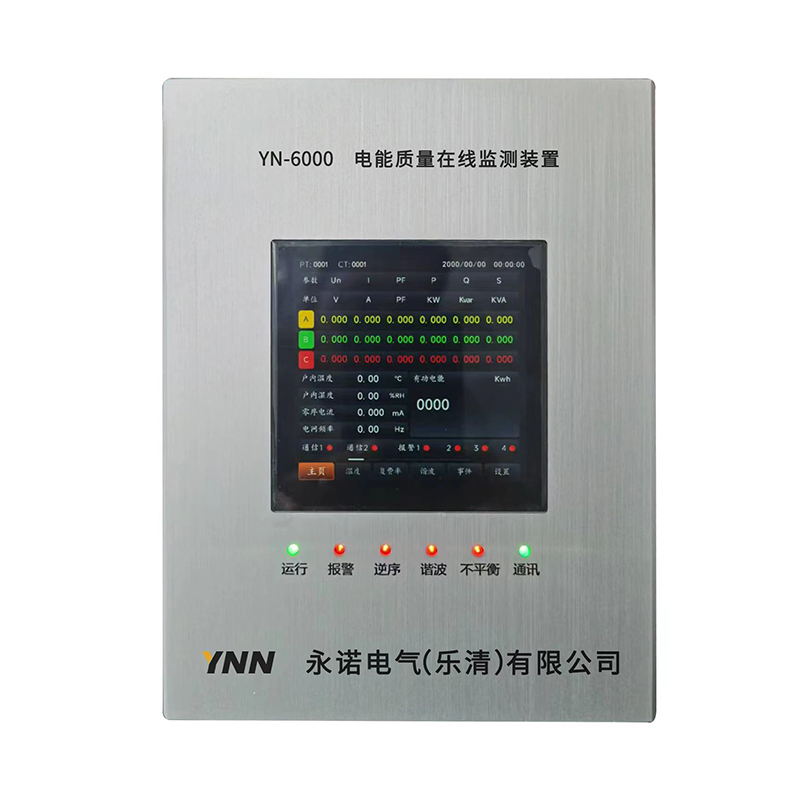

采用先進的32位DSP處理器，是具有高速采樣、計 算、分析、統計、通訊和顯示等功能相結合的電能質量監測設備。
可安裝于低壓進線柜、開關柜、或者光伏并網柜，使成套開關設備更加智能化，可 對電力系統的各種電參數進行實時在線監測和控制。本電能質量在線監測裝置，是我公 司在自主設計開發的新一代嵌入式觸摸屏電能質量在線監測產品。并具有斷路器分合、 位置、儲能、欠壓、跳閘開關量檢測，可實時監測電網高達2-51次的諧波含有率、諧波 總畸變、三相電壓不平衡、閃變、電壓偏差、電壓波動、頻率、各次諧波有功功率、無 功功率、功率因數、正負序等電能質量指標。并具備MODBUS( RS485)通訊功能，能夠遠 程控制斷路器分合閘。全部軟件采用高級語言編程，保證了系統的高可靠性。
本電能在線監測裝置面板采用觸摸式顯示器，大容量的存儲空間，滿足電能質量監 測裝置對數據存儲的要求，實時數據掉電不丟失，可查看故障告警實時數據。
| 基本測量 | |
| 電壓 | □OOOUAOUBOUCOUN |
| 電流 | □OOOIAOIBOICOIN |
| 有功功率 | PO PADPBOPC(W) |
| 無功功率 | Q口 QA□QBOQC(VAR) |
| 視在功率 | SO SA□SBOSC(VA) |
| 功率因數 | PF、PFA、PFB、PFC |
| 有功用電量 | 正向電能、反向電能 |
| 無功用電量 | 正向電能、反向電能 |
| 諧波測量 | 三相電壓電流2-51次諧波測量，電能質量分析 |
| 測量溫度 | 柜內溫度 |
| 通訊 | 一路RS-485,Modbus、RTU通訊協議 |
| 控制輸出 | 分閘、合閘、(遠程/本地)控制操作 |
| 遙信測量 | 斷路器分合、位置、儲能、欠壓、跳閘開關量 |
| 告警 | 欠壓、過壓、過流、跳閘，產品進行報警，告警源恢復正 常后自動消除告警 |
| 設置 | 通訊速率(1.2knps、2.4kbps、4.8kbps、9.6kbps、19.2kbps、38.4kbps、57.6kbps),奇偶校驗，電流量程工作方式(遠程/本地)時鐘、日期 |
| 查詢 | 用戶的設置信息，正在告警信息，設備的運行參數 |
| 操作界面 | 觸摸屏操作界面 |
| 電源電壓 | AC165V~265V或DC200V~375V |
| 電源頻率 | 45Hz-65Hz□DC |
| 功耗 | <10W |
| 電流信號輸入 | 輸入方式：電流互感器輸入 額定值In:5A 測量范圍：AC200mA~5A |
| 電壓輸入 | 輸入方式：電壓互感器輸入 額定值Un:57.7V/100V,220V/380V 測量范圍：AC 0.5V~450V |
| 開關量輸入 | 無源干節點 |
| 開出量輸出 | 無源干節點 |
| 工作溫度 | -20℃-70℃ |
| 相對濕度 | 5%-95% |
| 海拔高度 | ≤2500□ |
| 通訊 | Rs485 Modbus、RTU協議 |
尺寸圖
單 位 ：mm
正視圖及左視圖：
開孔尺寸圖
面板安裝開孔尺寸173mm(W)/145mm(H)
