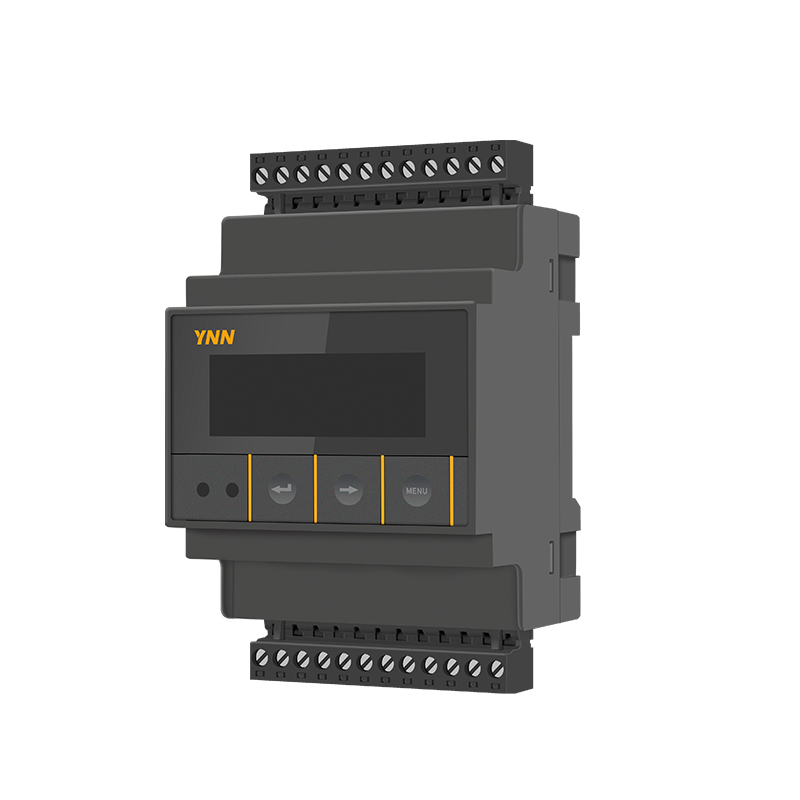

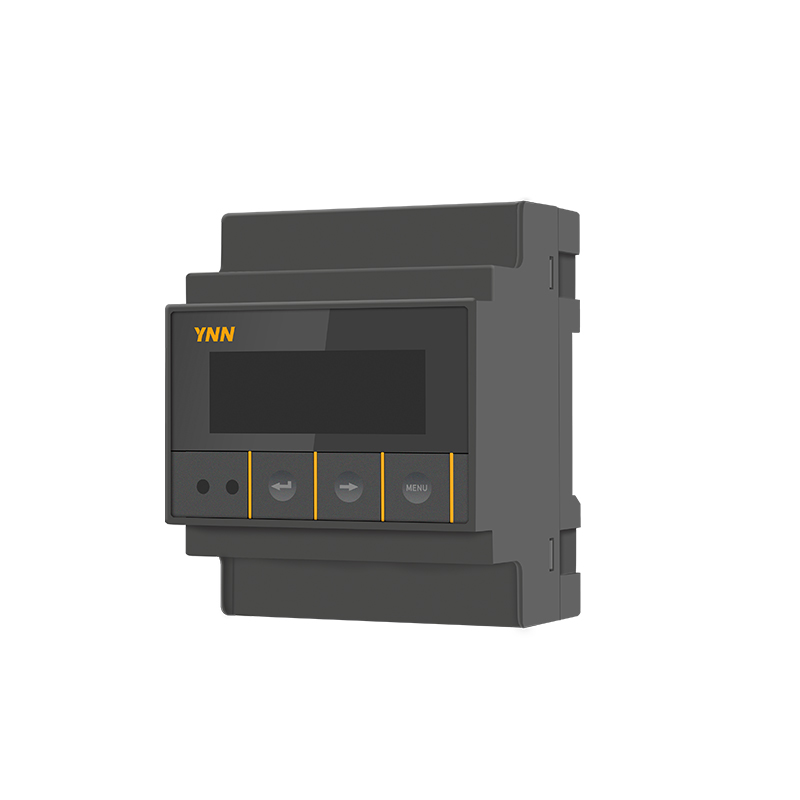

雙路直流導軌式電能表是采用先進的電能計量專用芯片，應用數字采樣處理技術及 SMT 工藝，根據實際用電狀況所設計、制造，具有國際先進水平的電能儀表。電表內所有元件均選用長壽命、高可靠的電子元器件，因而具有壽命長、可靠性高的特點。
該表采用了高精度采樣計量單元和高速 MCU 數據處理單元，可實現高精度寬范圍準確計量和快速數據 分析；采用 LCD 顯示屏，顯示內容豐富，可根據客戶要求定制顯示項；采用非易失存儲器存儲各類數據，可長時間保存數據且掉電不丟失；采用高精度帶溫補功能的晶振，在工作溫度范圍內有效保證了時鐘的準確性；支持 RS485 通信端口和工業標準通信規約，組網便捷靈活；該表計擁有兩組獨立的電壓、電流計量通道，可實時獨立計量、互不干涉。
| 參比電壓 | 100V、350V、500V、700V、750V、 1000V | |
| 額定電流 | 20A、50A 、100A、200A、300A、500A外接直流分流器采樣，二次回路輸出 75mV | |
| 電能脈沖 | 100imp/kWh（根據實際電流可選） | |
| 準確度等級 | 有功1級 | |

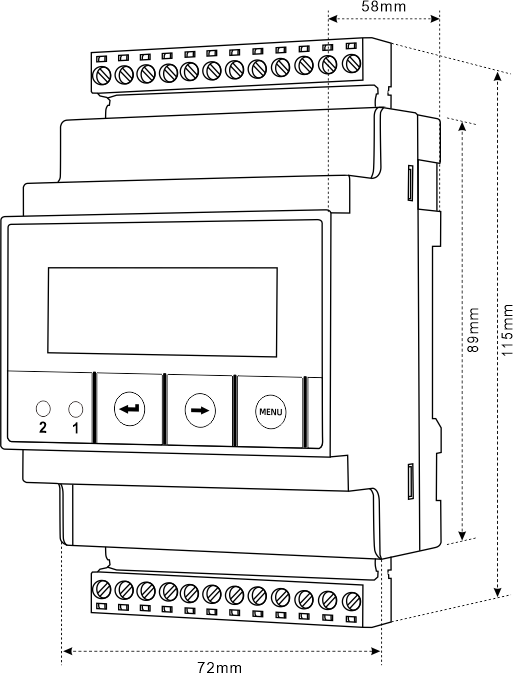

| 外型尺寸 | 72（長）* 89（寬）* 58（高） | |
| 重量 | 約 0.5kg | |
| 電氣參數 | 工作電源 | AC/DC85-220V |
| 電表功耗 | ≤2W | |
| 時鐘電池電壓 | 3.6VDC | |
| 工頻耐壓 | ≥2500VAC | |
| 絕緣電阻 | 1000VAC ， ≥10MΩ | |
| 氣候條件 | 正常工作溫度范圍 | -30℃～+70℃ |
| 貯存和運輸溫度范圍 | -40℃～+70℃ | |
| 貯存和工作濕度范圍 | ≤95% | |
| 正常工作海拔高度 | ≤2000m | |
| 通信參數 | RS485 通信波特率 | 1200bps～9600bps；默認 2400bps，偶校驗 |

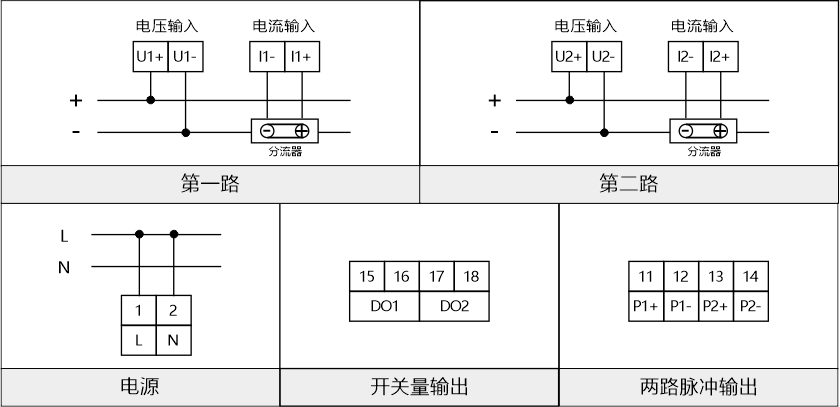

雙通道直流電能表端子接線圖（注意分流器接電源負極以及通道）
1、儀表安裝在室內通風干燥的地方，確保安裝使用安全、可靠，在有污穢或可能損壞電能表的場所，電能表應用保護柜保護。
2、儀表應按接線圖正確接線。接線端鈕盒的引入線建議使用銅線或銅接頭，端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。

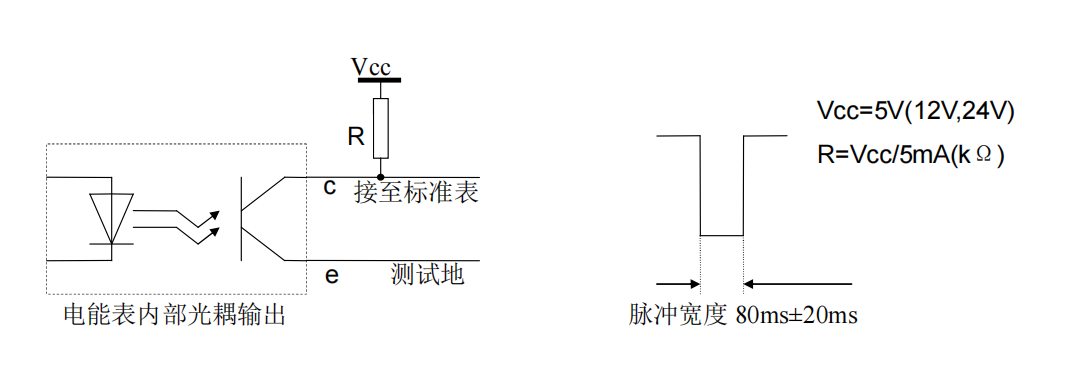

3、有功脈沖測試口示意圖
