當前位置：首頁 > 產品中心 > 壁掛式電能表 > 壁掛式電表(多功能) > 三相智能電能表（0.2S）

產品系列

PRODUCT

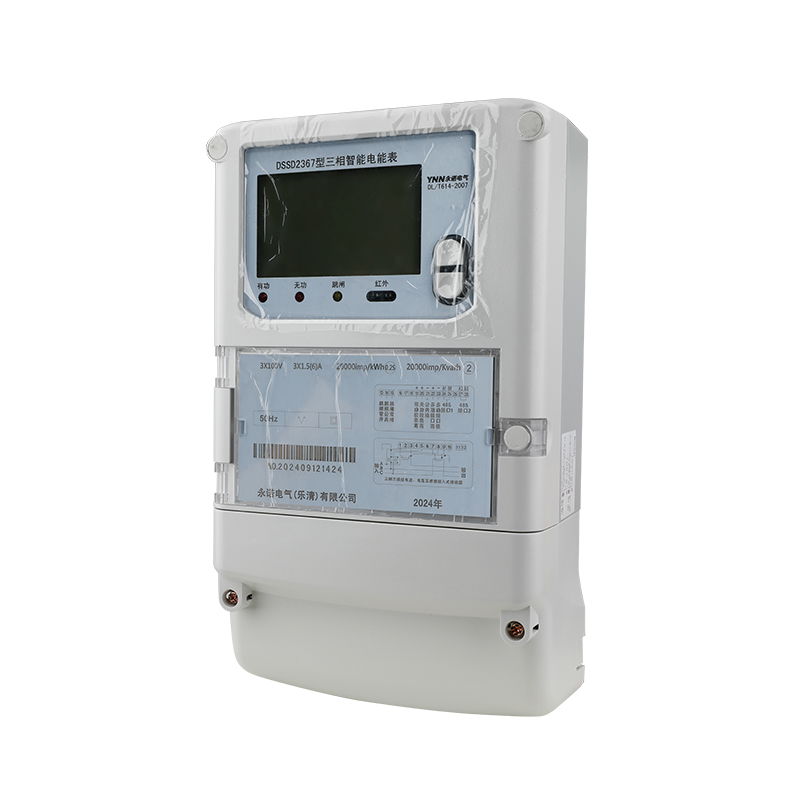

三相智能電能表（0.2S）

三相電子式多功能電能表采用了大規模集成電路，使用了高精度的電能計量專用芯片，并應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計制造的具有現代先進水平的儀表。該表性能指標符合GB/T 17215.321-2008《交流電測量設備 特殊要求第21部分：1級和2級靜止式有功電能表》、GB/T17215.322-2008《交流電測量設備 特殊要求第22部分：0.2S級和0.5S級靜止式有功電能表》、GB/T17215.323-2008《交流電測量設備 特殊要求第23部分：2級和3級靜止式無功電能表》、Q／GDW 1356-2013《三相智能電能表型式規范》、Q／GDW 1354-2013《智能電能表功能規范》和DL/T 614–2007《多功能電能表》標準，其通信符合DL/T645–2007《多功能電能表通信協議》及其備案的要求，可根據功能定制需求符合多功能電能表的各項技術要求。

產品資料下載
產品特點
內嵌高速高精度的交流電壓電流采集模塊，采樣精度高，電能計量實時精確；
能分時計量組合有功電量，正、反有功電量及需量、組合無功，四象限無功電量，并具有485通訊、紅外通訊等功能；
電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾、且具有較強的溫度自適應能力；
三相電源供電（即線路供電方式），三相四線中的任兩相斷電時，電能表仍能正常工作；
在失去交流電源的情況下，電能表能夠保持?jǐn)?shù)據和維持時鐘芯片工作；
低電源功耗。
產品規格
參比電壓Un 額定電流In 有功脈沖常數(imp/kWh)
(V) (A)
3×100 3×1.5(6) 20000
3×57.7/100 3×1.5(6) 20000
3×220/380 3×1.5(6) 6400
3×5(60) 400
3×10(80) 300
技術指標

基本參數

準確度等級 有功0.2S級、0.5S級、1級  無功2級
額定頻率 50Hz
起動電流 有功 0.001In (0.2S級、0.5S級)； 0.002In （直入式0.004In ）(1.0級) 無功 0.003In （直入式0.005In ）(2.0級)
潛動 具有防潛動邏輯設計
外型尺寸 290mm*170mm*85mm
重量 約2.5kg
電氣參數

正常工作電壓 0.9Un～1.1Un
擴展工作電壓 0.8Un～1.15Un
每相電壓線路功耗 ≤ 1.5W和6VA
每相電流線路功耗(Ib<10A) ＜0.2VA
每相電流線路功耗(Ib≥10A) ＜0.4VA
時鐘電池電壓 3.6V
可更換電池電壓 6V
費率工作參數

時鐘準確度(日誤差) ≤0.5s/d（溫度-30℃～＋65℃）
時鐘電池容量 ≥1200mAh
停電后數據保存時間 ≥10年
氣候條件

正常工作溫度 -25℃～+60℃
極限工作溫度 -40℃～+70℃
貯存和運輸溫度 -45℃～+70℃
貯存和工作濕度 年平均≤75%

外形尺寸及接線圖


外形尺寸                                                                                            開孔尺寸
