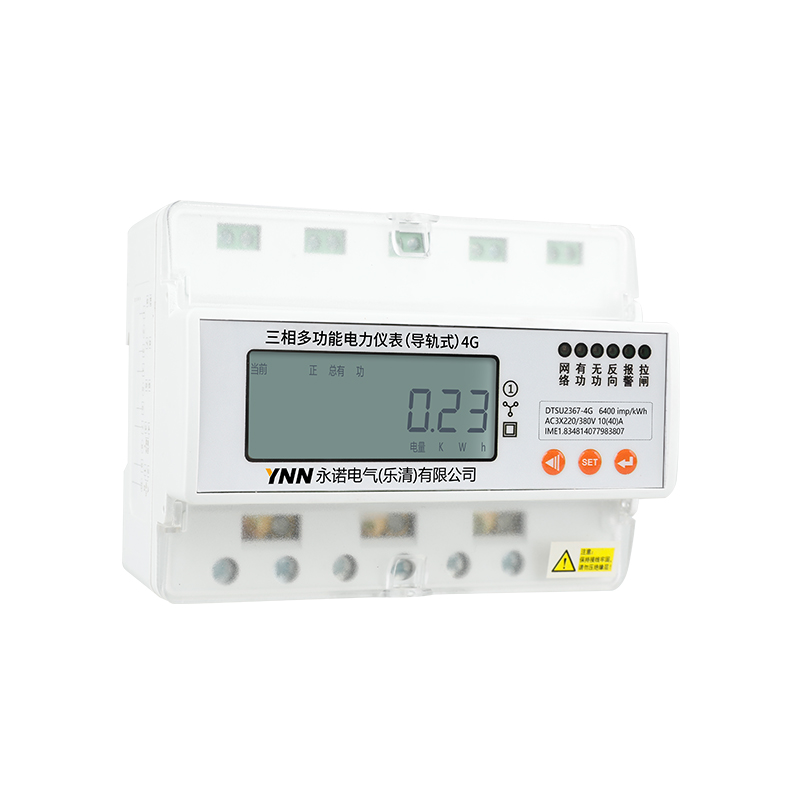

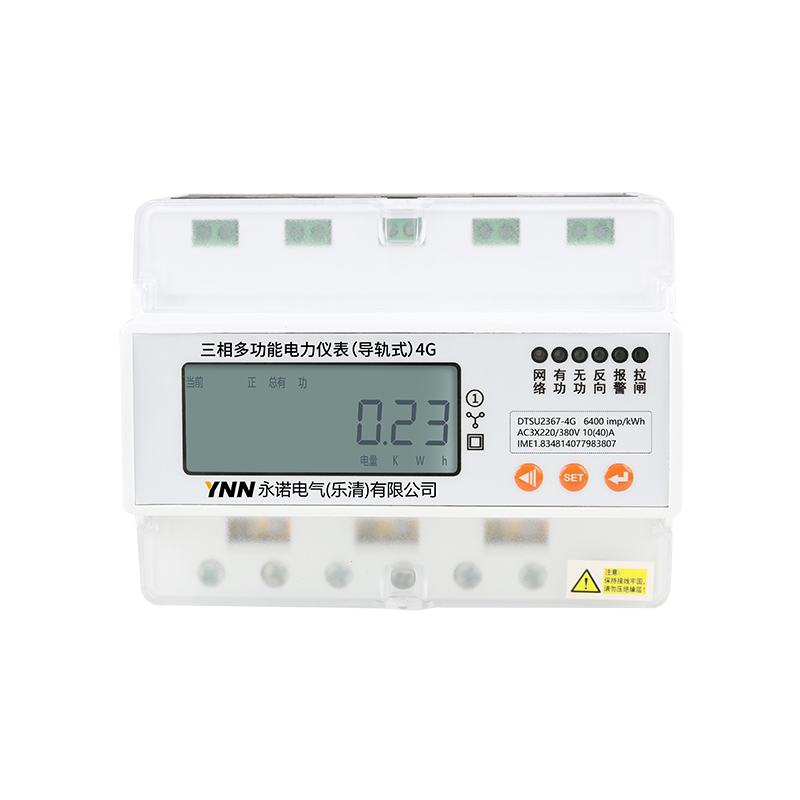

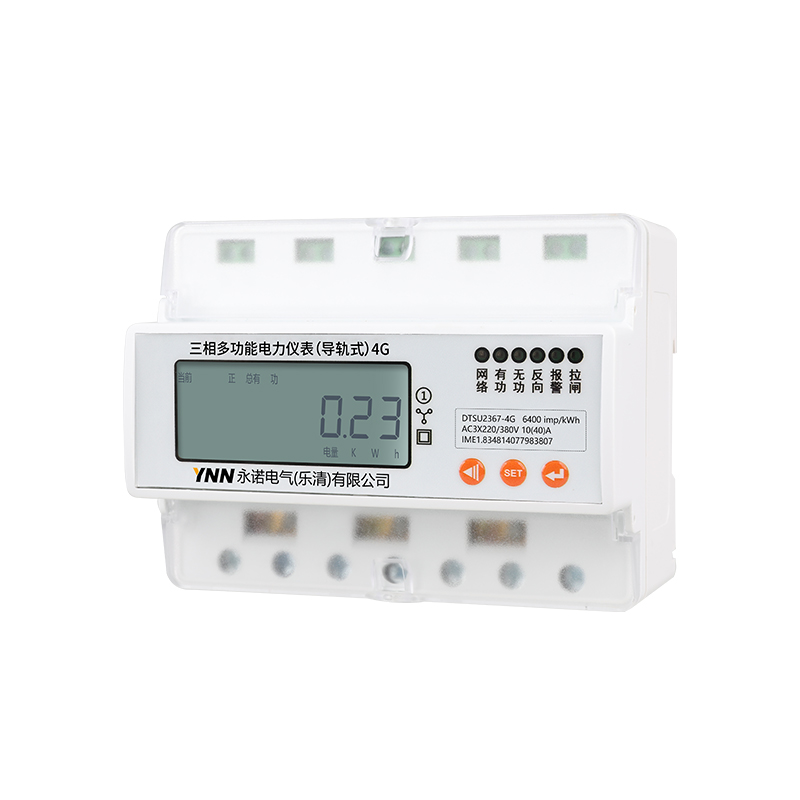

多功能電力儀表(導軌式)是本公司集多年的電表設計經驗，所推出的新一代微型電能表。該電能表采用LCD顯示，具有電能脈沖輸出功能通過485與云端上位機進行數據交瓦.極大地方便了用電自動化管理。該電能表具有體積小、精度高、可靠性好、安裝方便等優點.性能指標符合國際GB/T17215、GB/T17883和電力行業DL/T614對電能表的各項技術要求。
(1)多功能電力儀表4G (2)多功能復費率電力儀表4G
(3)拉合閘多功能電力儀表4G（可選復費率） (4)預付費多功能電力儀表 (內置4G通過平臺實現預付費)
實時監測：電壓、電流、功率、頻率、功率因數、電能
顯示：LCD液晶顯示
通訊：4G 無需布線
安裝方式：導軌安裝，提高工作效率
斷電保護：斷電后數據自動保存，不丟失記錄
應用領域：工業制造、商業建筑、成套廠、變電站、醫院、公共設施等領域
定制化：可為企業提供LOGO，外觀，功能等定制化服務
| 產品系列 | 精度等級 | 額定電壓 | 電流規格 | 脈沖常數 |
| 多功能電力儀表(導軌式) | 1.0 |
3X220/380V 3X57.7/100V |
3X1.5(6)A | 6400imp/kWh |
| 3X5(20)A | 400imp/kWh | |||
| 3X10(40)A | 400imp/kWh | |||
| 3X15(60)A | 400imp/kWh | |||
| 3X20(80)A | 400imp/kWh | |||
| 3X30(100)A |
400imp/kWh |
| 項目 | 技術指標 | ||
| 1.0 | 0.5 | ||
| 精度等級 | 有功：1.0級 | 有功：0.5級 | |
| 無功：2.0級 | |||
| 額定電壓 | 3X220/380V | ||
| 電流規格 | 1.5(6)A,5(20)A,10(40)A,15(60)A,20(80)A,30(100)A | ||
| 工作電壓 | 正常工作電壓范圍:0.9~1.1Un、極限工作電壓范圍:0.7~1.2Un | ||
| 參比頻率 | 50Hz或60Hz | ||
| 起動電流 | 直接接入 | 0.004Ib | |
| 經CT接入 | 0.002In | ||
| 功耗 | 電壓線路 | ≤5VA/相 | |
| 電流線路 | <4VA/相 | ||
| 脈沖輸出 | 脈沖寬度：80±20ms 光耦隔離輸出,集電極開漏輸出 | ||
| 通信接口 | RS485，MODBUS或DL/T645-2007 (其他協議可定制) | ||
| 時鐘誤差 | ≤0.5s/d | ||
| 溫度范圍 | 正常工作溫度:-10℃-+45℃；極限工作溫度:-20℃-+55℃;存儲溫度:-40℃-+70℃ | ||
| 相對濕度 | ≤95% 無凝露 | ||
| 外形尺寸(長X寬X高) | 126X91X74mm | ||
| 平均無故障工作時間 | ≥50000 | ||
1 電能計量
正反向有功電能、無功電能。
2 實時測量
可測量實時的電壓、電流、有功功率、功率因數等。測量誤差（引用誤差）不超過±1％。
3 遠程拉合閘 (選配)
內置負荷開關，電能表可輸出信號控制負荷開關，配合4G/485 通信，實現遠程手動拉合閘功能。
4 LED 指示、脈沖信號輸出
電表面板上裝有 LED 指示燈：拉閘 脈沖 網絡指示。
5.有功功率脈沖
指示脈沖輸出，功率脈沖常數為6400imp/kWh(外配)或400imp/kWh(直通)。
6. 4G信號燈
指示電能表是否聯網狀態，具體如下：
指示燈進行閃爍，即進入智能連網模式；指示燈常亮不閃爍，即電能表在線，已配對完成，確認互聯網通暢即可遠程管理。
7. 報警指示
a)常亮，即電能表已經拉閘；
8. 4G通信
采用內置4G 通信模塊，通信模塊是否通信，不會對電能表自身的性能、運行參數以及正常計量造成影響。
電能表通電后，4G 模塊自動尋找附近基站的并連接 4G 網，若樓房內信號差可外接天線延申到信號好的開闊地，便于電能表聯網。
9. 485通訊
電能表具有一個485 通信接口，可單獨通過 485 端子與電能表通訊，也可通過 485 端子與采集器連接。接口的損壞不影響其它接口正常工作，通信接口和電能表內部電路實行光電隔離，有失效保護電路。
10. 遠程功能
電能表成功聯網后，即接入本公司服務器，配合本公司后臺系統，可實現多項遠程功能，主要包括：
a) 管理員 pc、無線端遠程抄表、拉合閘，遠程管理；
b) 用戶端可微信小程序進行遠程充值，并通過公眾號接接收推送信息。

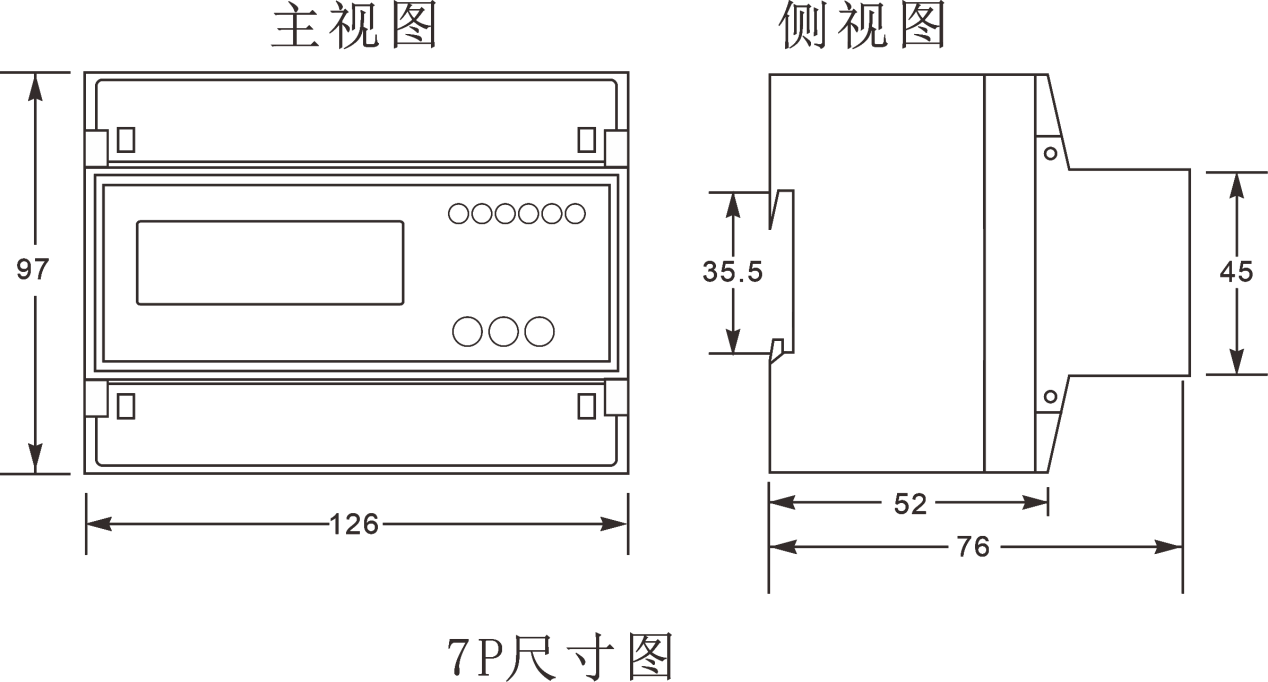

外形尺寸圖

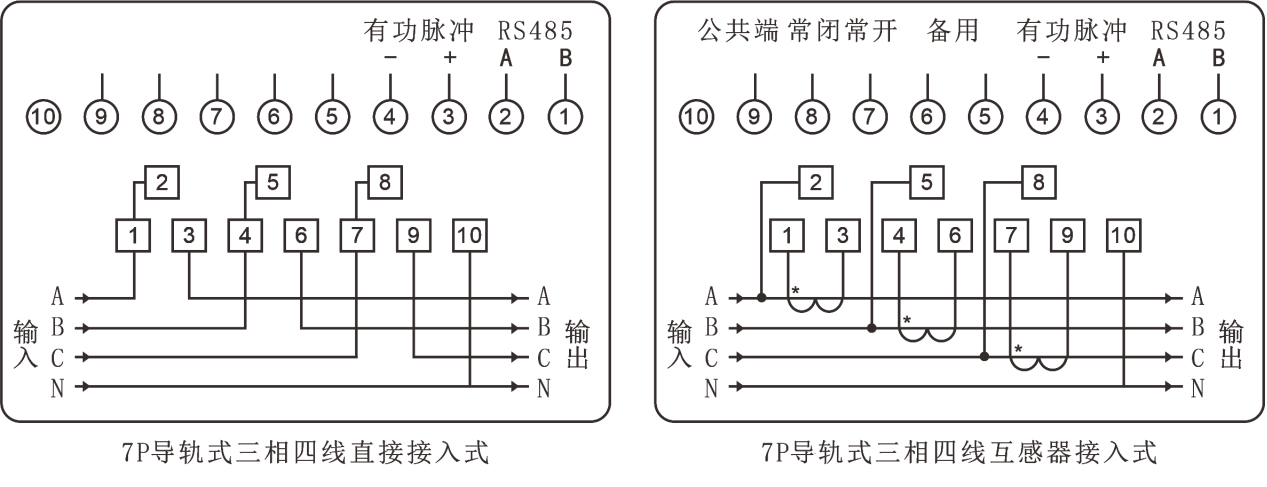

接線圖
該系列多功能智能電表支持直接接入和經電流互感器CT接入兩種接線方式:
注:實際接線時請產品說明書接線圖為準。
安裝請注意事項及方法
1、儀表應在室內通風干燥的地方，采用35mm標準導軌方式安裝;
2、安裝接線時應按照儀表實物側面的接線圖進行接線，最好有銅接線頭接入。對于直接接入式儀表接線時應注意進線和出線方向并將螺釘擰緊，避免因接觸不良引起儀表工作不正常;經電流互感器接入式的儀表接線時應注意電流互感器次級的極性。
