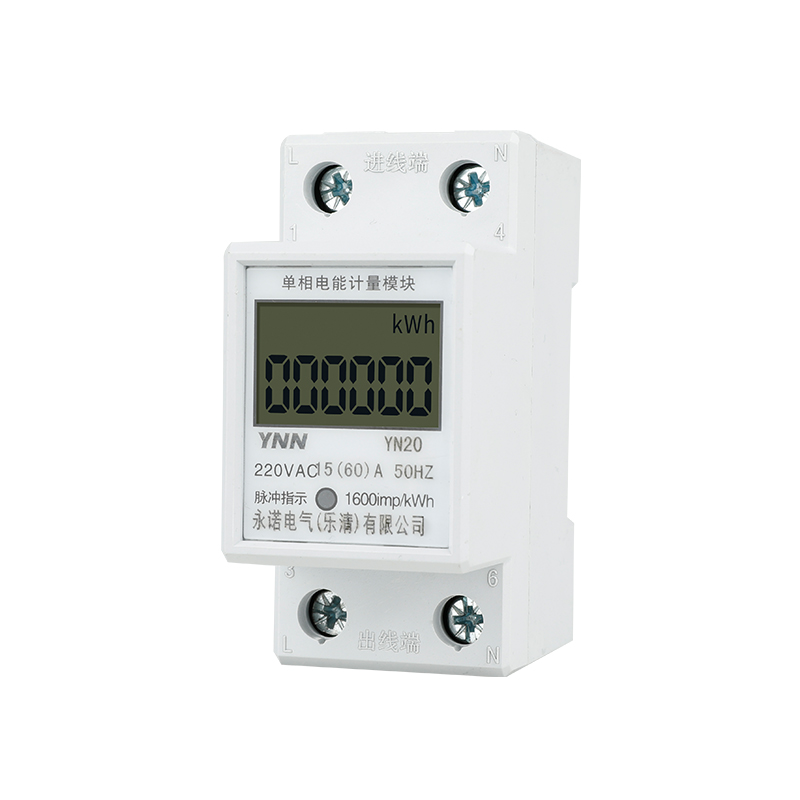

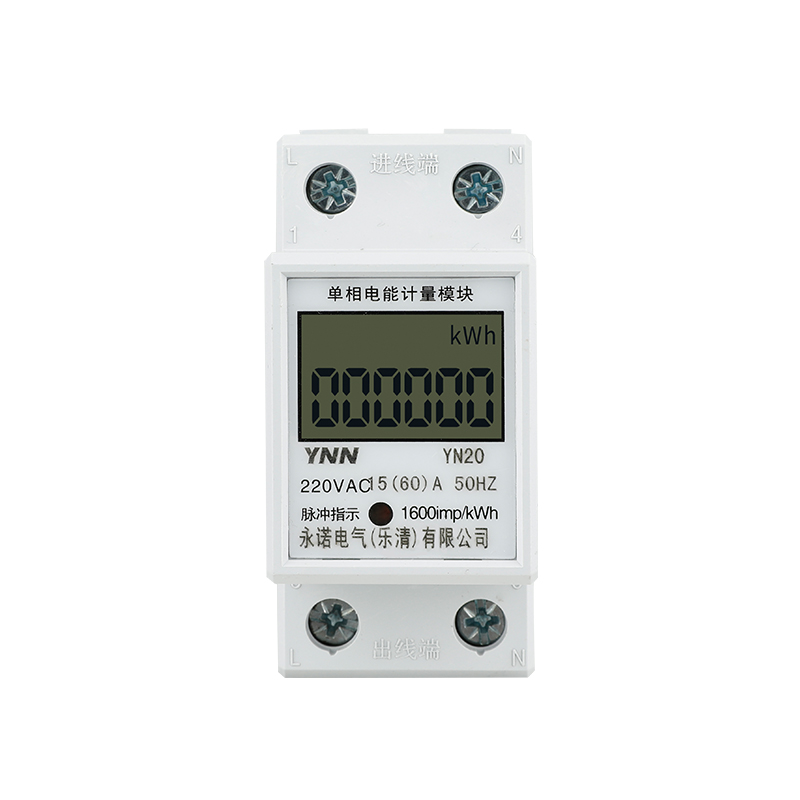

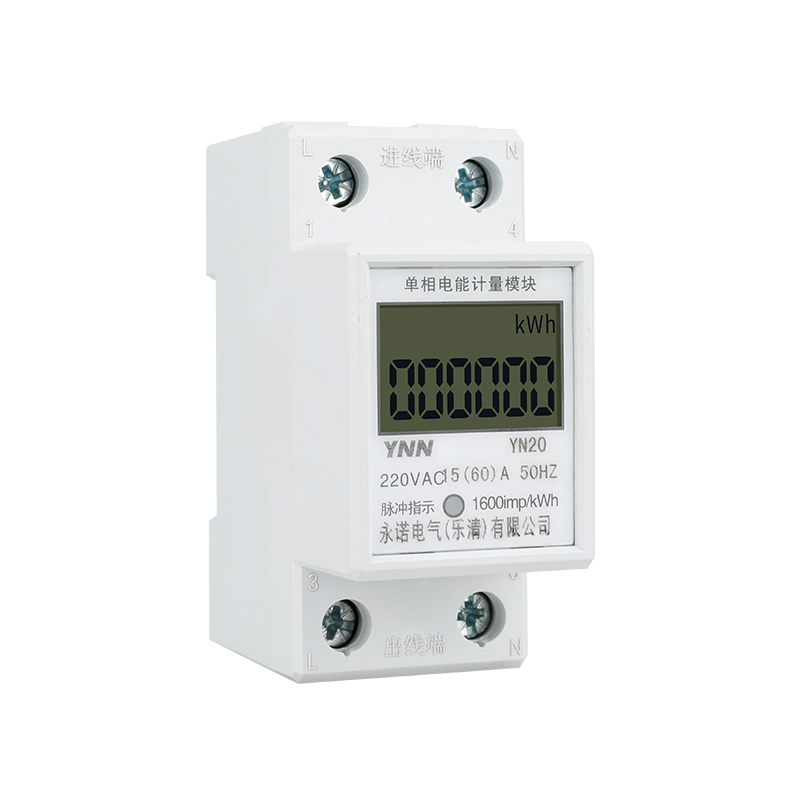

YN20單相電能計量模塊

電能計量表的安裝普遍采用傳統壁掛式的安裝方式，存在體積大，安裝不方便的缺點。而單相電子式電測模塊采用模數化設計，具有體積小，易安裝，易組網等優點，易于實現終端照明電能計量，便于照明系統加裝電度表的改造。單相電子式電測模塊是我廠最新產品，用于測量額定頻率為50Hz額定電壓220V單相交流有功電測模塊。


產品資料下載
產品特點

實時監測有功電能

5+1位寬溫型LCD液晶顯示

35mm標準導軌安裝方式，提高工作效率

斷電后數據自動保存，不丟失記錄

整機功耗小于2W/5VA

產品采用計量電能專用大規模集成電路和SMT技術，以確保計量精度和可靠性

應用領域：工業制造、商業建筑、成套廠、變電站、醫院、公共設施等領域

定制化：可為企業提供LOGO，外觀，功能等定制化服務

規格
產品名稱 類型 電壓 電流 精度
電測模塊 直接接入 220V 5(80)A 1.0級

主要結構和工作原理

用戶消耗的電能，通過分壓器，分流器上的信號進行取樣,送到放大和乘法器電路，乘積信號經過積分和V/F變換，經邏輯分頻

電路輸出,驅動LCD顯示器計量電能。
選擇
用戶應根據最大的實際使用功率,合理選擇上述規格,才能正確記錄用電量,選用規格過小或過大,會造成計度不準或發熱燒毀等現象

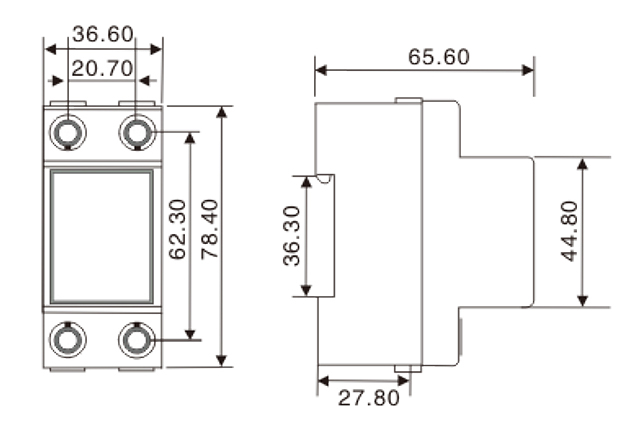

外形尺寸及接線圖
