AFDD-63故障電弧斷路器(ArcFault Circuit Breaker,簡稱AFCI，也稱AFDD故障電弧探測器)技術是一項最新的電路保護產品，其主要功能是檢測和辨別危險的接地電弧故障、并聯電弧故障和串聯電弧故障，并及時驅動使電流斷開的裝置動作避免發生電氣火災。發生電弧故障時，由于電流強度較小，低于電力系統特別是低壓配電領域廣泛安裝的過電流保護的設定值，在配電線路終端安裝AFCI故障電弧斷路器能及時發現電弧井切斷電路，有效減小電弧造成損失的措施。
電路出現“火花”即電弧立即切斷電源，有效減少損失.
支持定做漏電保護
左零右火、左火右零或雙斷點三種斷點方式
導軌安裝，提高工作效率
采用防火阻燃材料，提高系統安全性
能及時切斷負載供電線路中產生短路、過載、電弧及漏電故障電源
| 性能 | 參數 | |
| 符合標準 | IEC/EN62606,IEC/EN61009,GB/T31143-2014,GB14048.2 | |
| 額定工作電壓 | AC230V/AC110V | |
| 額定頻率 | 50Hz/60Hz | |
| 額定電流 | 6,10,16,20,25,32,40,50,63A | |
| 極數 | 1P/2P | |
| 額定沖擊耐受電壓Uimp | 4KV | |
| 額定短路分段能力 | 4.5KA | |
| 額定脫扣電流In | 10mA~50mA可調 | |
| 額定不脫扣電流Ino | 0.5ln | |
| 脫扣曲線 | 0.5ln | |
| 動作類型 | 瞬時，延時，帶選擇性 | |
| 漏電類型 | AC，A | |
| 過電壓可調范圍 | 250-280V | |
| 欠電壓可調范圍 | 180-120V | |
| 通訊方式 | RF2.4G CAN BUS | |
| 基本保護功能 | 能及時切斷負載供電線路中產生短路、過載、電弧及漏電故障電源 | |
| 其他功能特性 | 具有LED狀態指示燈、故障記憶、負載(>2A時)LED指示功能，漏電警示功能.能夠?qū)崿F(xiàn)無線組網及電能管理功能 | |
| 壽命 | 電氣壽命 | ≥3000操作周期 |
| 機械壽命 | ≥10000操作周期 | |
| 防護等級 | IP20 | |
| 防護等級(配電箱內) | IP40 | |
| 運行溫度 | -20℃~+45℃ | |
| 儲存于運輸溫度 | -35℃~+60℃ | |
| 端子接線能力 | 1-25mm2 | |

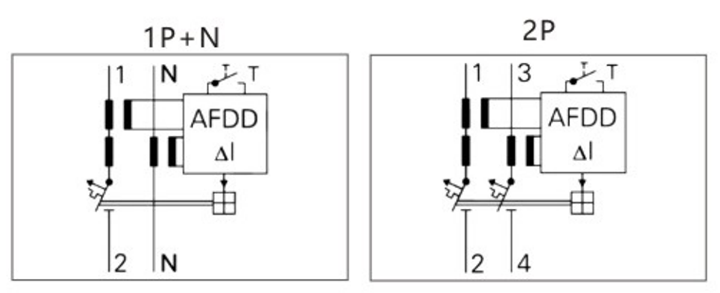

連接示意圖
