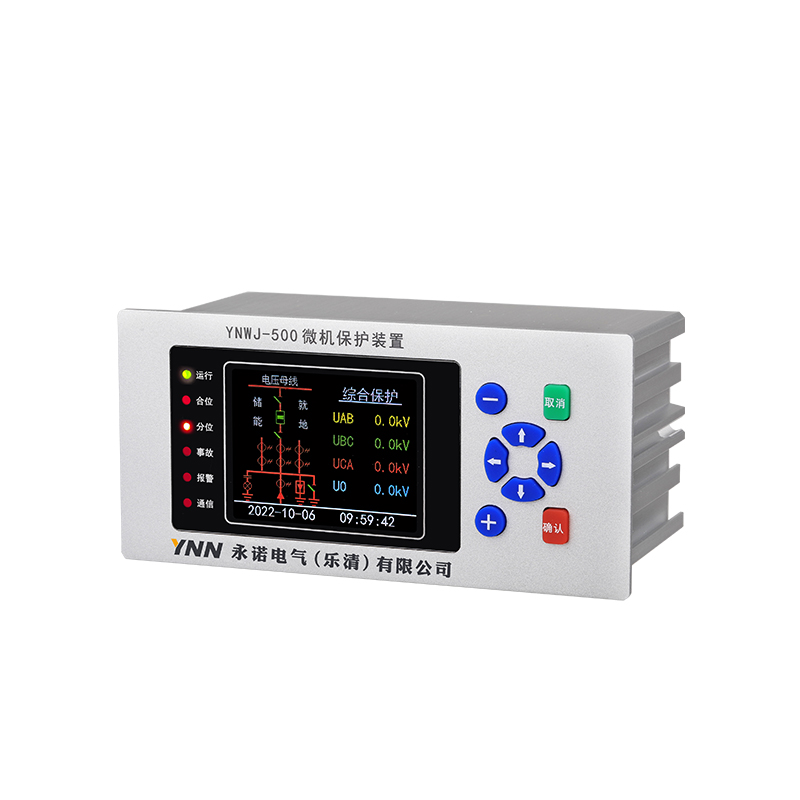

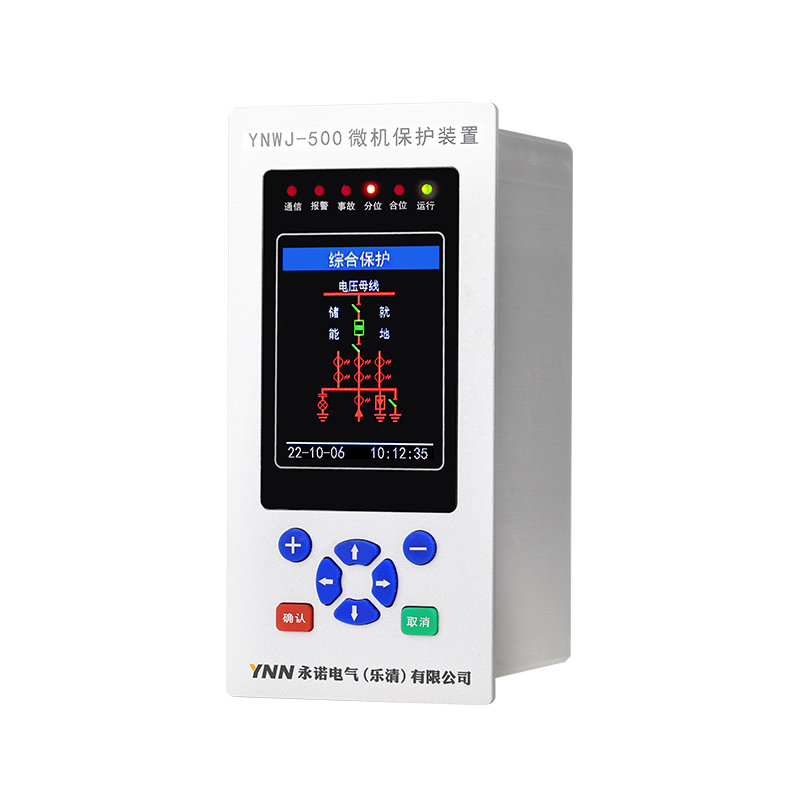

微機綜合保護裝置及自動裝置是我公司為了適應電力系統各發電廠、變電站配電站等對繼電保護的要求而專門開發的新一代微機型繼電保護設備。為35KV及以下電壓等級架空線路、電纜線路、變壓器、電動機、電容器等一次設備提供完善的保護功能,既可以分散在開關柜就地安裝,也可以集中組屏安裝。完善的設計保證了裝置可以在惡劣環境下長期、可靠地運行。
集速斷、過流多種保護于一體，使用復雜的電力系統環境
體積小，功能全
利用計算機的邏輯判斷能力，處理復雜的保護問題
微機的記憶功能，可以明顯改善保護性能，提高保護的靈敏性
（1）線路保護測控裝置 （2）變壓器保護測控裝置 （3）電容器保護測控裝置 （4）電動機保護測控裝置
1、電流速斷保護
2、過流Ⅰ段保護
3、過流Ⅱ段保護
4、反時限過流保護：裝置提供IEC255-4規定的三種反時限曲線
5、過負荷保護
6、三段式零序過流（接地保護）
7、兩段式負序過流保護(電機反轉保護）
8、后加速保護
9、三相一次重合閘
10、過電壓、低電壓保護
11、零序過電壓保護
12、電動機啟動時間過長保護
13、過熱保護
14、PT斷線檢查
15、CT斷線檢查
16、非電量保護：重瓦斯、輕瓦斯、超溫跳閘、高溫報警、網門跳閘
工作環境條件
| 環境溫度 | -10~+55°C | |
| 相對濕度 | 不大于95%,無凝露 | |
| 大氣壓力 | 80~110kPa | |
| 其它條件 | 裝置周?chē)目諝庵胁粦?yīng)含有帶酸、堿腐蝕或爆炸性的物質,且具有防雷、雨、雪設施 | |
| 試驗的標準大氣條件: | 環境溫度 | +15~+35°C |
| 相對濕度 | 45%~75% | |
| 大氣壓力 | 86~106kPa | |
| 儲藏及運輸 | -25~+70°C | |
額定電氣參數
| 工作電源 | AC/DC 100~264V |
| 額定電流 | 5A |
| 頻率 | 50Hz |
主要技術指標
整定范圍及誤差:
| 電流保護整定范圍 | 0.1~100A，誤差不超過士3%或0.05A |
| 整定步長:0.01A | |
| 零序電流整定范圍: | 0.1~100A,誤差不超過士3%或0.02A |
| 整定步長:0.01A | |
| 電壓整定范圍 | 5~150V,誤差不超過士3% |
| 整定步長:0.01V | |
| 時間整定范圍 | 0.1~99.99s，誤差不超過士1%或35ms |
| 整定步長:0.01s | |
| 反時限時間常數整定范圍 | 0.02-1.2 |
| 延時誤差不超過士3%或100ms |
電流速斷出口動作時間:不大于35ms(1.2倍動作電流);
非電量出口動作時間:不大于35ms;
裝置功耗
| 交流電流回路 | 不大于1VA/相 |
| 交流電壓回路 | 不大于1VA/相 |
| 直流電壓回路 | 正常工作時,不大于10W;保護動作時,不大于15W |
過載能力
| 電流回路 | 2倍額定電流可長期工作 |
| 10倍額定電流允許10S | |
| 20倍額定電流允許1S | |
| 電壓回路 | 1.2倍額定電壓可長期工作 |
| 1.5倍額定電壓允許10S |

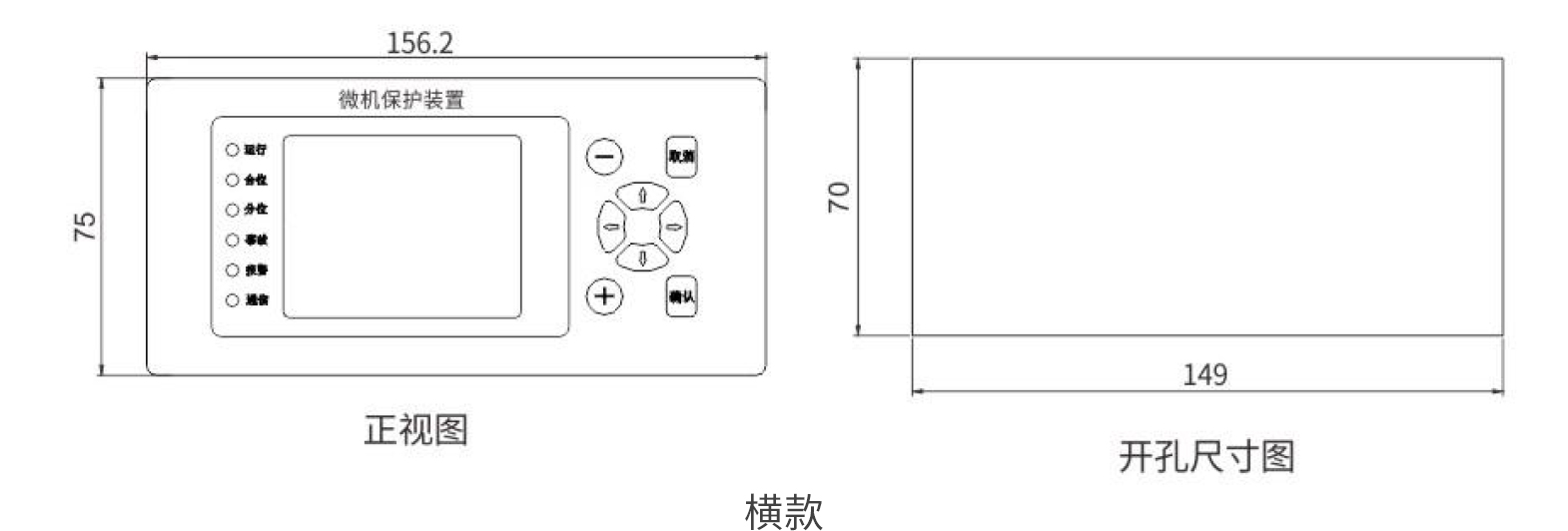

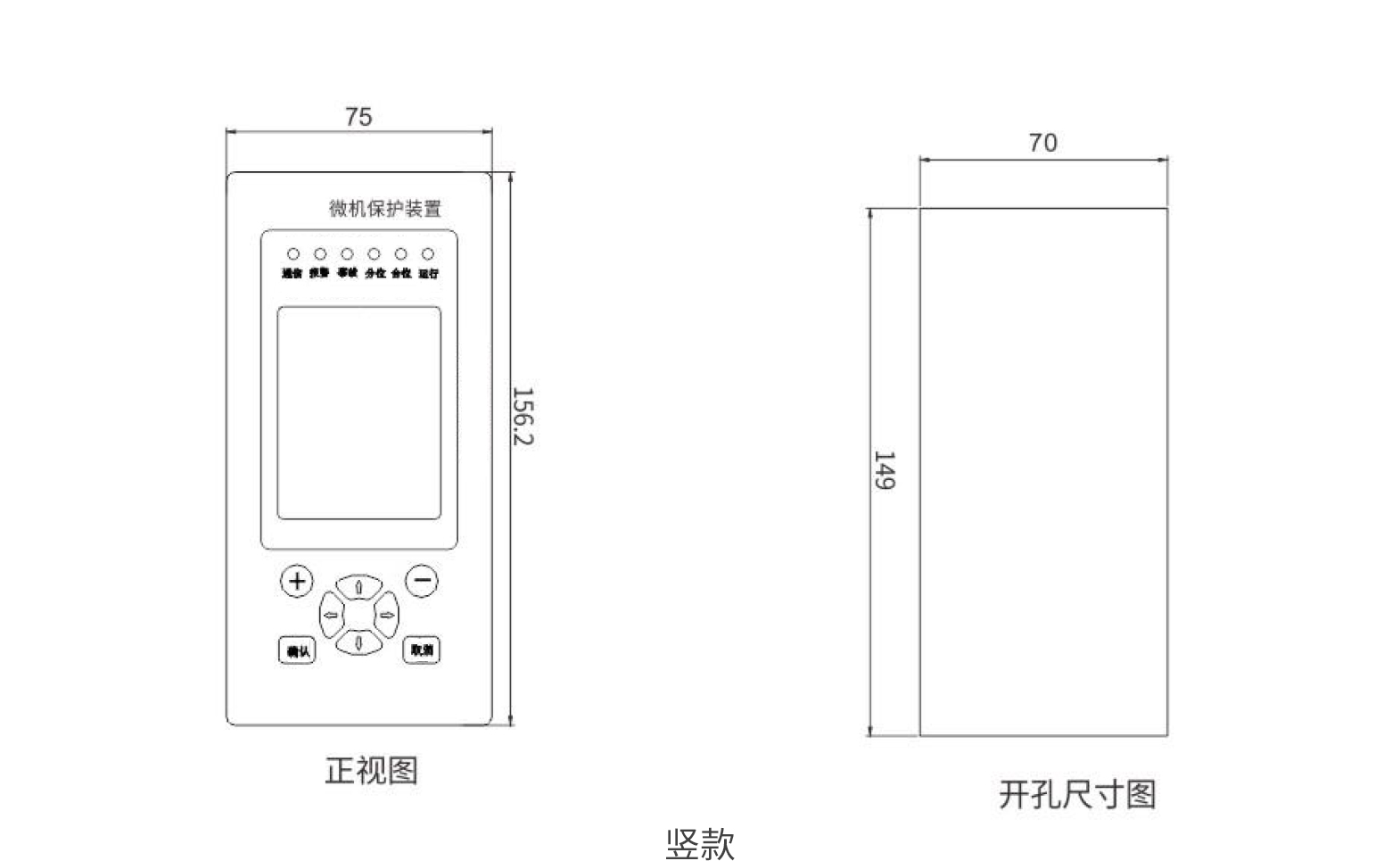

開孔尺寸圖

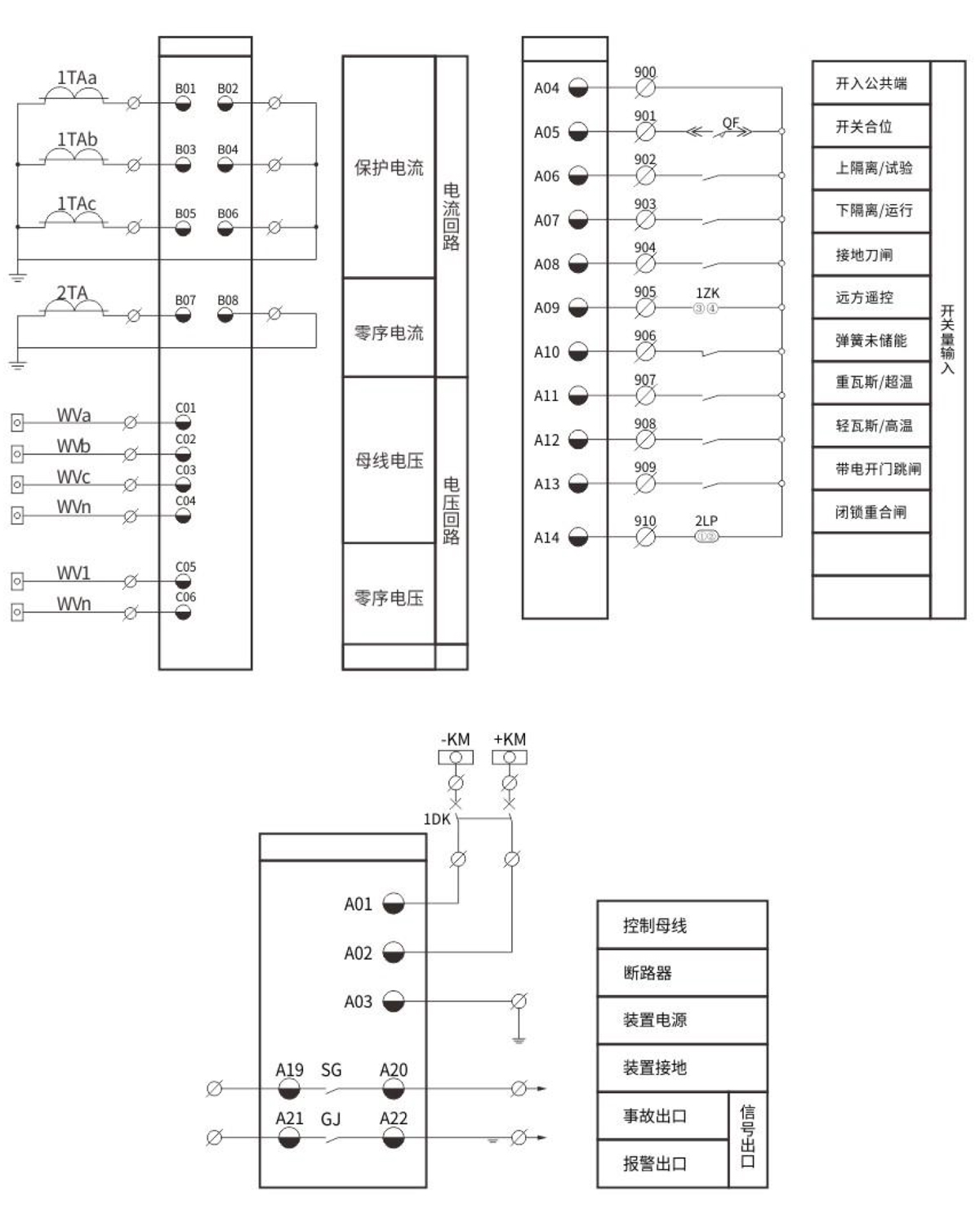

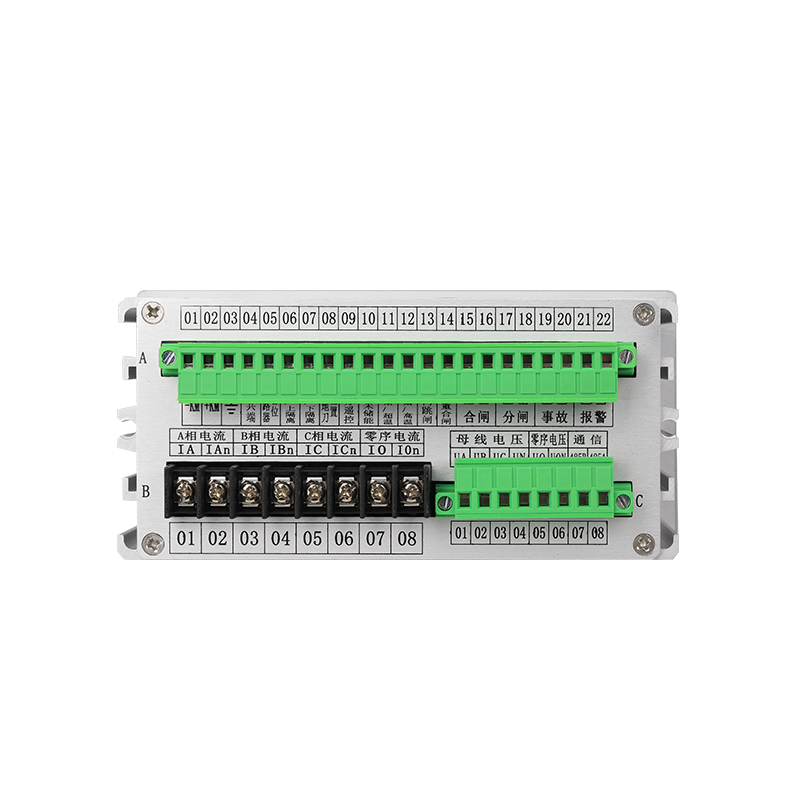

接線原理圖
