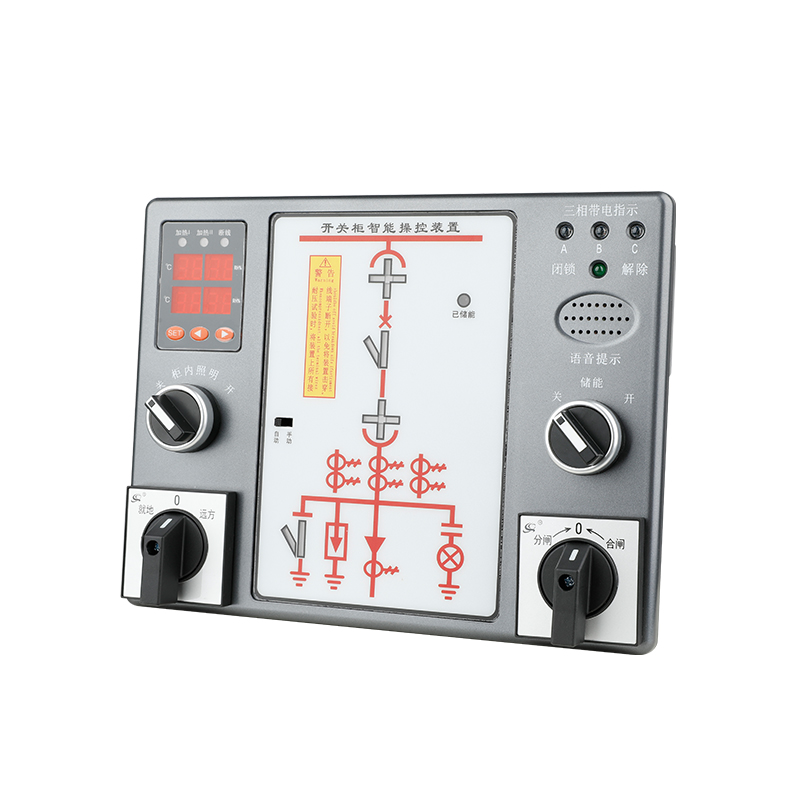

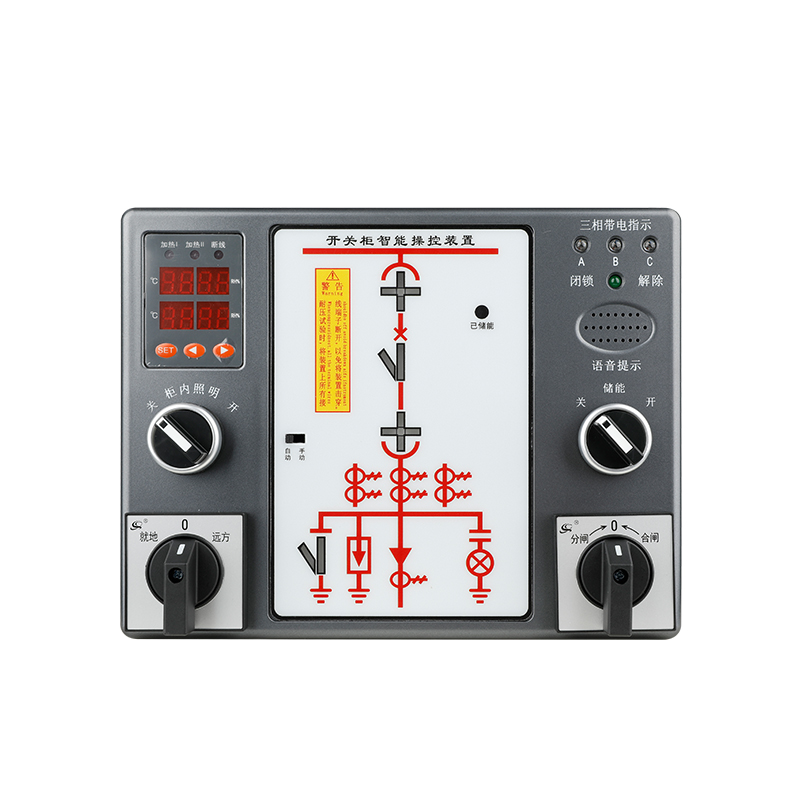

本產品是一款全新概念的開關柜智能操控裝置，其功能強大，適用于3-35KV戶內的中置柜、手車柜、固定柜、環網柜等多種開關柜。本產品采用單片機智能化控制，可判斷并顯示開關分合狀態、開關手車位置對誤操作作出語音警告提示。它可以實時采集柜內的溫度和濕度，并根據用戶設置自動調節柜內溫濕度環境。本產品還可提示用戶高壓是否帶電，并根據情況實施電磁鎖工作狀態。本產品的RS485通訊接口可使裝置與變電站其它設備組成實時的微機防誤監控系統。本產品采用獨特的抗干擾設計和工業級的電子元件制造，抗干擾能力強，可靠性高。公司除擁有以上系列標準配置產品以外，還可根據用戶要求，為用戶量身定做不同功能組合產品，適應用戶的多樣化需求。
根據圖紙或圖片定做,避免現場開關狀態對不上.
實時判斷顯示開關狀態
實時采集數據，進行數據分析，提高設備的運行效率和可靠性
用戶可以通過網絡在任何地點、任何時間進行操作，提高操作的靈活性和便捷性
實時采集柜內溫度和濕度,并自動調節柜內溫濕度
廣泛應用于多個領域，主要包括電力系統、工業自動化、能源管理等領域
| 工作電壓 | 裝置供電:AC/DC100-220V+10% 50HZ。負載供電:AC220V+10% 50HZ |
| 電壓回路功耗 | ≤15VA |
| 抗電強度 | 外殼與端子間≥AC2000V |
| 絕緣性能 | 外殼與端子間大于100MQ |
| 通訊 | RS485接口，出廠地址默認，波特率9600 |
| 溫濕度控制范圍 | 溫度-20℃-+120℃；濕度0%RH-99%RH |
| 測量精度 | 溫度土2℃ 濕度土5%RH |
| 工作環境 | 正常工作溫度-20℃-70℃，年平均濕度<95% |
| 抗電磁干擾性能 | 符合IEC60255-22的標準規定 |

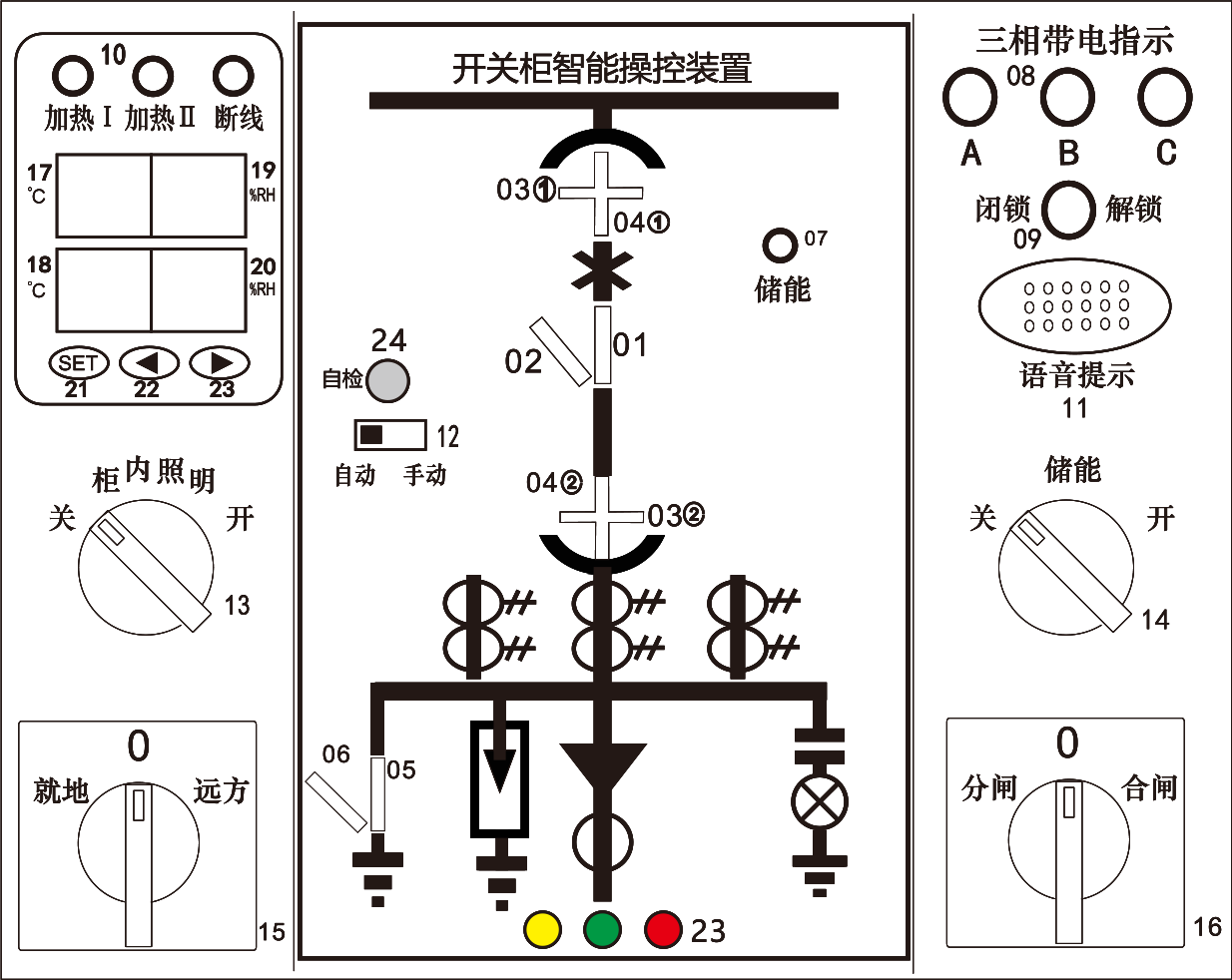

(注:圖中編號是為了說明版面的指示功能,實際儀器上無編號)
| 01斷路器合閘指示 | 02 斷路器分閘指示 |
| 03①、03②試驗位置指示 | 04①、04②工作位置指示 |
| 05 接地開關合指示 | 06 接地開關分指示 |
| 07 儲能指示 | 08 帶電指示(A B C)三相 |
| 09 閉鎖指示 | 10 加熱除濕指示 |
| 11 語音提示 | 12 手動自動加熱開關 |
| 13 柜內照明旋鈕開關 | 14 儲能旋鈕開關 |
| 15 遠方/就地轉換開關 | 16 分閘/合閘轉換開關 |
| 17 第一路溫度顯示 | 18第二路溫度顯示 |
| 19 第一路濕度顯示 | 20 第二路濕度顯示 |
| 21 SET:菜單鍵和確定鍵 | 22?菜單數值減鍵 |
| 23 核相驗電孔(選配) | 24 帶電自檢按鍵(選配) |
功能配置
1、斷路器狀態顯示 2、手車位置顯示 3、接地刀位置顯示 4、儲能狀態指示
5、高壓帶電指示 6、溫濕度控制功能 7、智能防誤語音提示 8、通訊功能
數字型和普通型智能操控裝置安裝方式
本產品為面板式安裝，其標準配件有:溫濕度傳感器、溫濕度傳感器線、安裝支架、綠接線端子等。安裝時只需在開關柜面板上開好孔，開關柜開孔尺寸為220mmx165mm，將裝置嵌入開孔，只需用三個安裝支架卡入裝置固定孔后旋緊，緊箍螺釘即可。
傳感器安裝方式
(1)采用35mm導軌式安裝或用螺絲固定。
(2)采用固定式安裝(孔距37mm，孔徑4mm)。
(3)溫濕度傳感器的連線采用USB接口插件方式連接。
